適用于新建、擴建、改建的石油化工裝置設計階段進行配管研究、管道布置設計以及詳細階段的管道布置設計。
通用性的規定：
永久性的工藝、熱力管道不得穿越工廠的發展用地。
不應在振動管道上彎矩大的部位設置分支管。
在易產生振動的管道（如往復式壓縮機、往復泵的出口管線等）的轉彎處，應采用彎曲半徑不小于1.5倍公稱直徑的彎頭。
從有可能發生振動的管道上接出公稱直徑小于或等于40mm的支管時，無論支管上有無閥門，連接處皆應采取加強措施。
放空管口應高出以安全泄壓裝置為中心，半徑為8米范圍內的最高操作平臺3米。放空口不得朝向鄰近設備或有人通過的地區。
對于水平吸入的離心泵，當入口管變徑時，應在靠近泵的入口處設置偏心異徑管。當管道從下向上進泵時，應采用頂平安裝，當管道從上向下進泵時，宜采用底平安裝。
泵出口壓力表應裝在出口閥前并朝向操作側。
金屬軟管的直徑不應小于儲罐進出管口的直徑，金屬軟管應布置在靠近儲罐壁的第一道閥門和第二道閥門之間。
圖解描述：

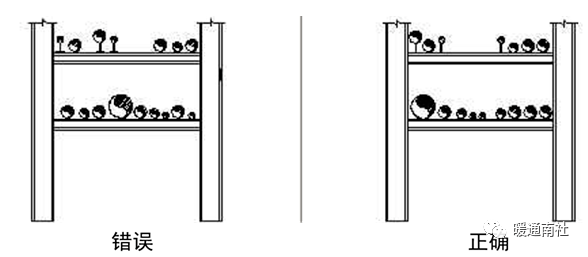

直徑較大的管線宜布置在靠近管架柱，腐蝕介質不宜布置在上層，長距離輸送的公用工程管線布置在上層。

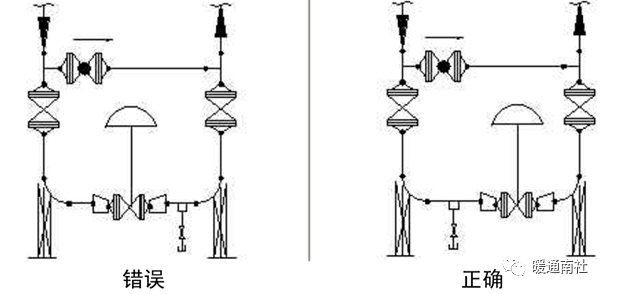

除氫氟酸類管線，放凝閥必須在出口側外，其他介質宜布置在入口側。支架與放凝器之間應留旋緊閥門時手輪不與支架相碰的距離。

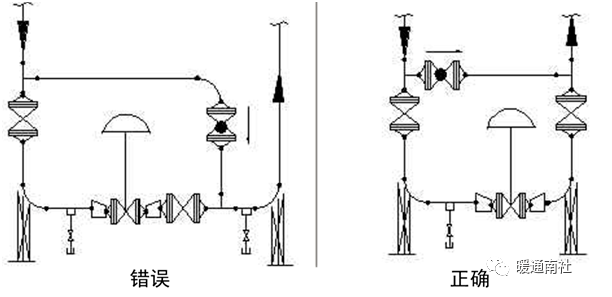

有腐蝕性介質或高凝固點介質調節閥的旁路或閥，宜水平安裝，防止積液。
路過或敷設在管橋兩側的設備間的連接管線，應“步步低”或者“步步高”，避免中間低的U形，以免積液。

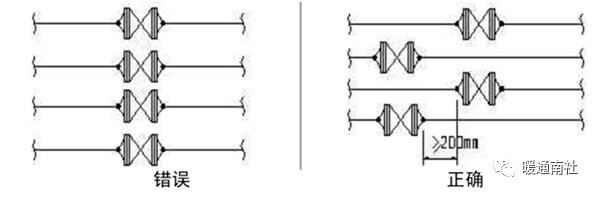

平行布置官道上的閥門，其中心線宜取齊，手輪間的凈距不應小于100mm，為了減少管道間距，并排管線上的閥門宜錯開布置，這樣既減少管間距又便于檢修。

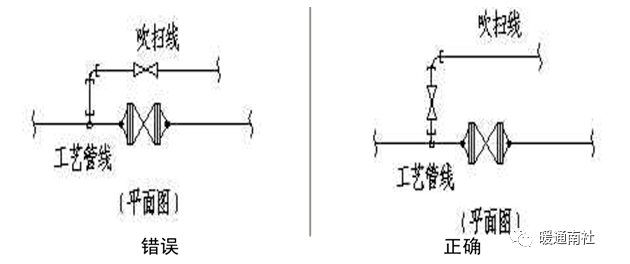

氮?dú)獯祾呋蛘邭錃獯祾?，?yīng)靠近主管設切斷閥，吹掃介質的切斷閥應靠近主管，且在水平管上安裝。

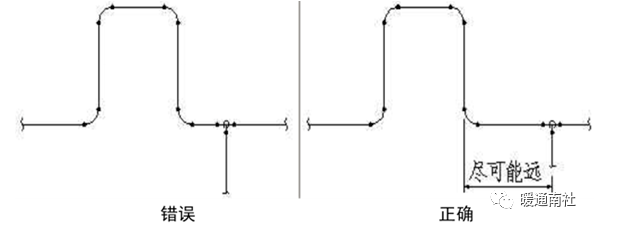

不應在應力或者位移量較大處連接支管。

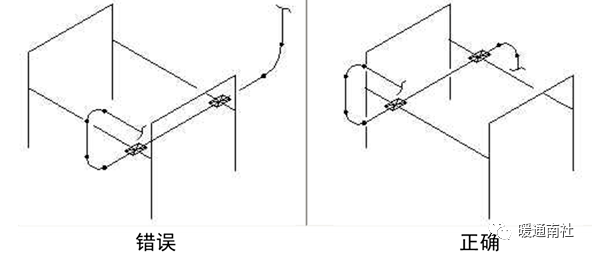

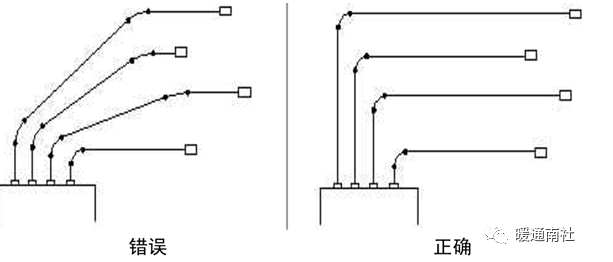

管線應該集中敷設，不得任意，雜亂無章。——即我們通常講的“橫平豎直”。

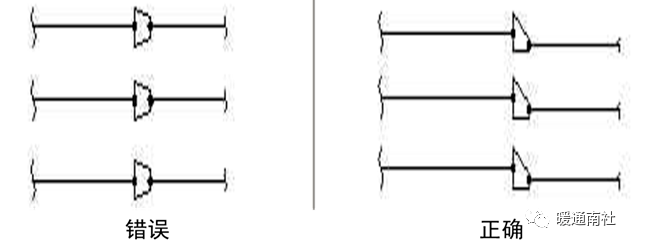

并排敷設的水平管線，如有變徑處應使用偏心大小頭，以保持管道低標高一致和不積液。
產生凝液的較長距離的水平管線，應稍有坡度，并在低點排凝。

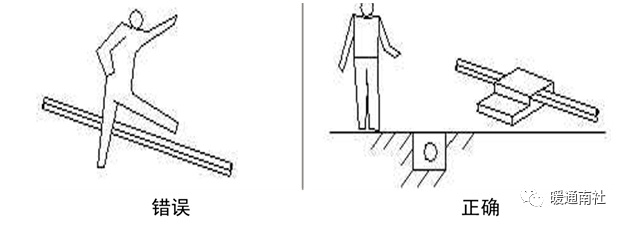

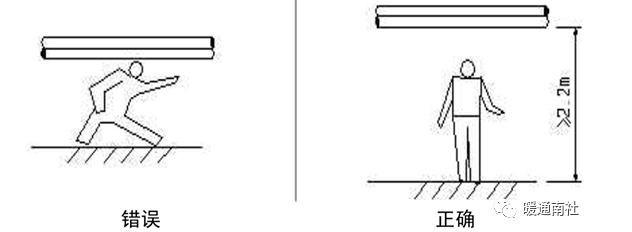

操作通道上的管道高度不得妨礙人的通行，不能讓人彎腰通過?！艿揽缭綇S內道路時，路面以上的凈空高度不得小于5米，不允許有靜密封點（針對腐蝕性介質）

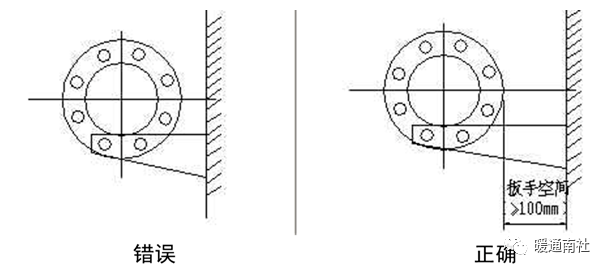

法蘭連接的管線，不得過于靠近墻壁，應留有扳手空間，否則不易緊固法蘭螺栓。
