一、總則技術依據

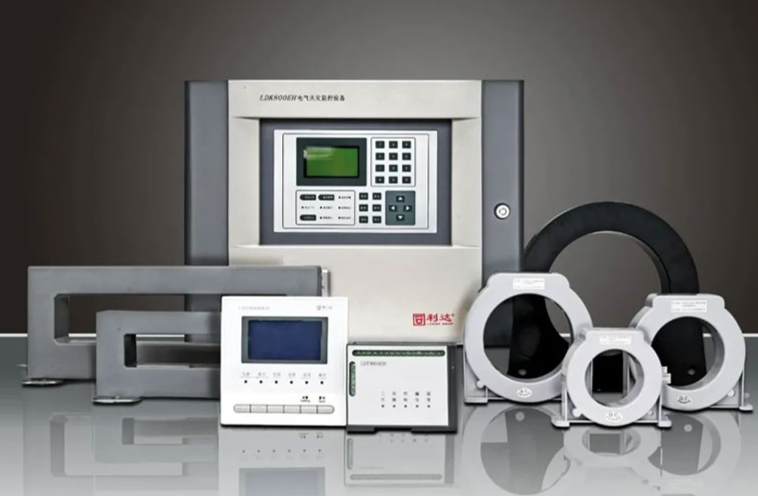

利達 LDK8000EH、LD-DQ128 系列電氣火災監控主機硬件設計必須嚴格遵循 GB 14287.1-2014《電氣火災監控系統第 1 部分：電氣火災監控設備》國家標準，同時匹配利達自研二總線通訊協議規范，整機硬件架構采用模塊化嵌入式設計思路，所有元器件、電路板、供電單元、顯示單元均滿足工業消防設備穩定運行要求，適配商業綜合體、廠房、醫院、住宅配電室等多場景長期 24 小時不間斷值守工況，整機平均無故障工作時間 MTBF 不得低于 60000 小時。

二、核心處理器性能硬性指標

主機必須搭載 32 位 ARM 工業級實時處理器，禁止使用民用消費級芯片，處理器主頻不低于 400MHz，內置硬件看門狗電路，程序跑飛、死機時可自動硬件復位，復位響應時間≤200ms。配套 128MB 及以上工業級 DDR 內存、256MB 以上 Flash 存儲芯片，存儲芯片具備掉電數據保護功能，斷電 10 年之內歷史記錄、設備配置參數、閾值設置數據不丟失。系統運行嵌入式實時操作系統，多通道漏電、測溫?cái)?shù)據并行采集無卡頓，單回路 128 臺探測器輪詢掃描周期≤3 秒，多回路擴展整機全點位巡檢周期不超過 10 秒，保障電氣隱患數據實時上傳無延遲。

處理器運算算法需內置諧波抑制邏輯，針對配電系統 3 次、5 次、7 次諧波干擾自動濾波運算，區分正常設備泄漏電流與故障漏電，降低系統誤報率；支持多參數加權計算，同步處理剩余電流、線纜溫度、母線電壓、回路故障四類數據，單臺主機并發數據處理能力不低于 500 路監測點位，滿足大型建筑群配電系統集中監控需求。

三、整機模塊化硬件分區要求

整機硬件分為五大獨立隔離模塊，模塊間電氣隔離，單一模塊故障不影響整機其余功能運行。

電源模塊：主電輸入 AC220V，電壓適應區間 187V~242V，內置雙路開關電源隔離輸出；備電采用兩節 12V/7Ah 鉛酸蓄電池，主電斷電后備電持續供電時長≥8 小時，具備電池過充、過放、短路三重保護，電池虧電自動故障報警，充電回路獨立保險絲防護。電源輸入、輸出回路均加裝 EMC 電磁濾波電路，抵御配電室變頻器、大功率電機產生的電磁干擾。
回路通訊模塊：主機標配至少 1 路 TC 無極性二總線回路，擴展機型最多支持 4 路總線回路，單回路最大掛載 128 臺 LDT9000 系列組合式探測器；總線接口獨立短路保護，單支路短路僅隔離故障點位，其余設備正常通訊，短路恢復后自動重連，無需人工重啟主機?？偩€驅動芯片耐壓≥DC36V，耐受線路瞬時高壓沖擊。
顯示操作模塊：采用 7 寸工業 TFT 觸摸彩屏，分辨率不低于 800×480，寬溫液晶，-10℃~60℃屏幕顯示無花屏、殘影；搭配實體狀態指示燈，綠色運行、紅色火警、黃色故障、藍色監管四色獨立指示燈，屏幕支持中英文一鍵切換操作界面，觸摸面板防水防塵，面板防護等級 IP30。
存儲記錄模塊：獨立黑匣子存儲單元，支持存儲報警、故障、設備操作、聯動輸出四類事件，總記錄容量 65535 條，每條記錄包含點位地址、故障類型、剩余電流數值、溫度、精確時間戳；自帶 USB 數據導出接口，可外接 U 盤導出全部歷史數據，數據導出格式通用，可在電腦直接讀取歸檔。
聯動輸出模塊：至少配置 1 路無源火警繼電器、1 路無源故障繼電器，觸點容量 AC220V/3A，可外接聲光報警器、分勵脫扣裝置；預留 2 路無源開關量輸入，接收消防主機、防火門監控等外部設備反饋信號，繼電器回路增加壓敏電阻吸收浪涌，防止高壓擊穿電路板。

四、硬件防護與環境適配技術要求

整機金屬機箱冷軋鋼板厚度≥1.2mm，表面靜電噴塑防銹防腐，內部電路板全板噴涂三防漆（防潮、防霉、防鹽霧），滿足沿海、地下配電室高濕環境使用。整機工作環境溫度區間 - 10℃~+60℃，相對濕度 5%~95% 無凝露；通過正弦振動、碰撞、高低溫恒定濕熱國標型式試驗，運輸、安裝過程顛簸不會造成元器件虛焊、脫焊。所有接線端子采用彈簧壓緊式端子，適配 1.0~2.5mm2 雙絞線，接線牢固不松動，端子標注清晰回路編號、正負極、聯動接口標識，便于現場施工接線檢修。

五、硬件自檢與故障診斷硬件機制

整機上電執行全硬件自檢流程，依次檢測處理器、內存、存儲、屏幕、總線回路、蓄電池、繼電器模塊，任一硬件單元異常立即彈出故障代碼，屏幕標注故障模塊位置；運行中實時監測總線電壓、電池電壓、芯片溫度，電壓異常、芯片過熱自動上報故障。硬件故障代碼標準化，維修人員可依據代碼快速定位損壞模塊，支持模塊化單獨更換，無需整機返廠維修，降低后期運維成本。整機預留 RS485、CAN 總線通訊擴展硬件接口，可對接消防控制室圖形顯示裝置、城市消防遠程監控平臺，硬件通訊隔離芯片獨立，防止外部系統反向擊穿主機內部電路。
