隨著建筑電氣化程度的不斷提高，電氣火災在建筑安全事故中的比例持續上升。電氣火災監控系統作為預防和及時處置電氣火災的重要技術手段，能夠實現對電氣線路、配電設備及相關負荷的實時監測與報警。利達消防電氣火災監控系統因其技術成熟、功能完善、應用廣泛而被大量工程采用。為確保系統可靠運行，系統的調試工作尤為關鍵。本文圍繞利達系統的功能特點、調試前的準備、調試流程與方法、常見故障與排除、驗證與驗收要點及運行維護建議等方面，系統闡述調試技術要點和實踐經驗，為工程技術人員提供參考。
一、利達消防電氣火災監控系統概述
系統構成

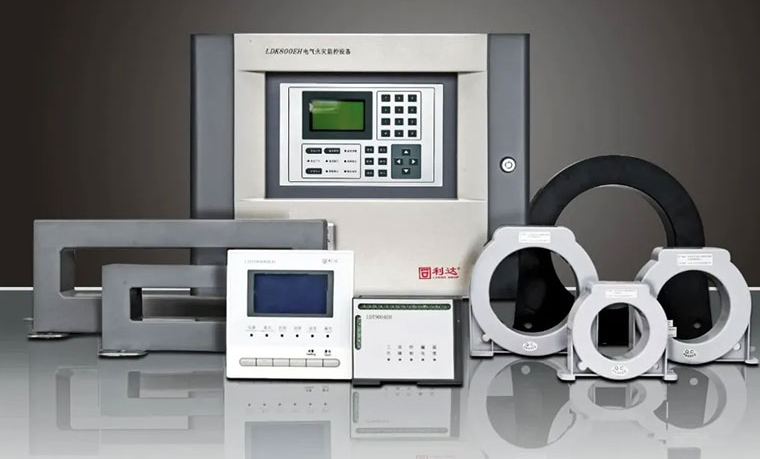

利達系統主要由監控主機、數據采集單元（探測器/監測模塊）、信號傳輸網絡（總線或以太網）、電源模塊、上位管理軟件及人機界面組成。監控主機負責數據收集、處理和報警邏輯判斷；采集單元負責測量電流、電壓、漏電流、溫度、絕緣電阻等參數；管理軟件實現遠程監控、記錄查詢、報表生成及聯動控制。功能特點
多參數綜合監測：同時監測過載、短路、接地故障、漏電流、溫升和絕緣狀況等；
分級報警與聯動策略：支持不同報警等級（預警、一級、二級、故障）并能與消防聯動、配電控制或遠程管理平臺交互；
數據記錄與分析：具備歷史數據存儲、故障診斷、趨勢分析和報表導出功能，便于事故溯源與預防；
模塊化與擴展性：支持多路監測模塊擴展，適配不同規模的配電系統；
自檢與容錯：具備自檢功能、通訊冗余與故障隔離能力，提升系統可靠性。
二、調試前的準備工作
圖紙與資料檢查
核對設計圖紙、安裝說明及系統功能清單，確認監控點位、設備型號、通信方式和供電方式；
熟悉利達系統軟硬件手冊、安裝布線規范、接線圖及調試流程文件。
設備與工具準備
確認監控主機、采集模塊、傳感器、接線端子、電源模塊已到位且型號符合要求；
攜帶必要工具：數字萬用表、絕緣電阻表、鉗形表、信號發生器、筆記本電腦（裝有利達配置與調試軟件）、交直流電源、螺絲刀及備用保險絲等；
準備測試負載或模擬裝置，用于逼近或模擬異常工況（過載、漏電、溫升等）。
現場環境與安全評估
確認現場電源已按規范接地、工作區電氣安全措施到位；
對調試人員進行安全交底，明確高壓、帶電操作的防護要求，必要時申請停電或采取分區帶電保護措施；
檢查布線走向、接線端子編號是否與圖紙一致，評估線纜長度、屏蔽和接地狀況。
三、調試流程與方法
調試工作可分為硬件調試、通信調試、軟件參數設置、功能測試與聯動驗證五大環節。
硬件調試
供電檢測：接通系統電源，檢查監控主機與采集模塊的工作電壓是否正常，指示燈、風扇等狀態是否正常。使用數字萬用表測量電源輸出電壓并與手冊標注值比對。
接線核驗：按接線圖逐點核對電流互感器（CT）、電壓互感器（VT）、漏電傳感器、溫度傳感器及各類信號線的接線相序與極性，確保CT二次側短路或按手冊推薦的接線方式處理；核查屏蔽層接地處理是否符合規范，避免接地環路噪聲干擾。
絕緣與耐壓檢查：對重要信號回路與電源進行絕緣電阻測試，必要時對關鍵信號線做工頻耐壓測試（遵循現場安全與設備耐壓等級要求）。
通信調試
物理層檢查：確認總線/以太網/485等通信線路接法正確，終端電阻、偏置電阻安裝到位，接口接觸良好；對光纖通信則檢查光模塊插拔、衰減與光功率。
協議與地址設置：在采集模塊上設置唯一地址或節點ID，保證不重復；在監控主機或上位機配置與之對應的通信參數（波特率、校驗位、從站地址等）。
通信穩定性測試：使用配置軟件讀取各采集單元的標識與狀態數據，連續運行若干小時觀察數據丟包率、通訊延遲及跳變現象；對發現的通訊故障排查線路、終端電阻與供電干擾。
軟件參數設置
點位信息錄入：在上位軟件中錄入各監測點的實際位置、配電回路名稱、CT/VT變比、測量相別、額定電流和額定電壓等關鍵參數，確保采集數據折算準確。
報警閾值與延時設置：根據設計規范和現場運行工況合理設置各類報警閾值（如漏電閾值、溫升閾值、過載閾值等）及相應的延時、聯動策略，避免誤報與漏報。
報警等級與聯動配置：定義預警、一級、二級等報警等級的處置措施，并配置與消防中控、樓宇自控系統（BAS）、斷路器、聲光報警器等的聯動命令。
數據存儲與日志策略：設置數據采樣周期、歷史數據存儲周期、事件日志保存策略與報表導出格式，滿足日后分析與監管要求。
功能測試
模擬工況測試：通過可控負載、注入式漏電發生器或可調電阻等設備模擬常見故障工況（如單相過載、三相不平衡、接地故障、絕緣下降、溫升異常），驗證系統是否能準確檢測并觸發相應報警與聯動。
動態響應測試：在模擬故障后恢復正常工況，檢測系統是否能及時清除報警，記錄事件恢復時間，并判斷是否存在遲延或誤判。
報表與歷史數據驗證：驗證系統對歷史事件的存儲完整性，檢查數據曲線、故障記錄、事件描述與時間戳的一致性，確?？勺匪菪?。
聯動與兼容性測試
與消防中控聯動：驗證利達系統向消防主機或中控平臺發送的火警或故障信號格式與協議是否兼容，檢查信號響應的及時性及正確性，確保在真正火情時能夠觸發相應消防響應。
與配電控制設備聯動：驗證系統對斷路器、接觸器等執行機構的控制命令是否能正確下發并被執行，檢查反饋機制（如閉合/分斷狀態傳回）是否正常。
與遠程監控平臺對接：如需接入智慧消防平臺或云端監控，測試上傳的數據項、接口協議（如標準API、MODBUS、GB/T通信規約等）是否符合要求，確保遠程監視與運維支持。
四、常見問題與故障排查
通信不穩定或節點斷連
原因：接線松動、終端未接或阻值不對、供電干擾、接地不良、地址沖突或波特率設置不一致。處理：逐點檢查接線、確認終端電阻、使用示波器或通信測試工具排查干擾源、統一通信參數、排除地址重復。報警誤報或漏報
原因：閾值設置不合理、傳感器安裝位置不當、CT反向接線或變比設置錯誤、外界干擾導致瞬態誤觸發。處理：校正閾值與延時、核查傳感器安裝及CT極性、添加濾波或抗干擾措施、合理配置事件抑制邏輯。數據偏差與測量不準
原因：CT/VT變比錄入錯誤、接線相序錯誤、傳感器故障或接觸不良、零點漂移。處理：核對并調整變比與相別、替換或重新安裝傳感器、校準測量通道、對主機進行自檢與校準。電源或供電異常
原因：供電回路接反、穩壓不足、冗余電源切換失敗、電源濾波不足導致通訊中斷。處理：檢查電源接線、檢驗UPS/蓄電池狀態、改善電源濾波與隔離、確保冗余電源切換邏輯正常。系統運行中死機或響應遲緩
原因：監控主機資源耗盡（存儲或處理能力不足）、軟件異?；驓v史數據過度堆積、環境溫濕度不當導致硬件降頻。處理：清理或歸檔歷史數據、升級主機硬件或軟件、改善機房環境和散熱、檢查日志定位異常模塊并修復或替換。
五、驗證與驗收要點
功能性驗證
所有監測點位均能實時采集數據，歷史數據存儲完整，事件日志與報警記錄無遺漏；
模擬多種故障類型均能觸發正確級別報警并按預設進行聯動處置；
通信穩定，無頻繁掉線或丟包。
可靠性與安全性驗證
系統具有自檢功能，上電自檢、故障隔離機制與冗余措施能正常工作；
具備完備的權限管理與操作日志功能，防止誤操作與越權修改；
電氣接地、屏蔽處理符合規范，避免高頻干擾與雷電沖擊風險。
性能與兼容性驗證
數據采樣率、響應時間與報警延時符合設計要求；
與消防主機、配電控制設備及遠程平臺的接口測試通過，互操作性良好。
文檔與培訓
提交完整的調試記錄、測試報告、接線圖、參數設置表、軟件配置截圖及故障處理記錄；
對使用與維護人員進行系統操作、日常維護、故障判斷與緊急處置培訓，并提供操作手冊與應急流程。
六、運行維護建議
定期巡檢與檢測
建議按季度或半年度對關鍵點位進行巡檢，檢查傳感器、CT接線、接地狀況與機柜環境；
每年至少進行一次系統全面測試，包括通訊穩定性、存儲完整性及模擬故障測試。
數據分析與預防性維護
利用系統歷史數據進行趨勢分析，識別負荷增長、局部溫升或絕緣下降的早期跡象，制定預防性維護計劃；
對常發故障點進行原因分析并采取工程整改措施，如改善散熱、調整負荷分配或更換老化設備。
軟件與固件更新
及時應用廠商發布的安全補丁、功能升級及固件更新，但須在測試環境驗證后再在生產系統部署；
嚴格管理賬號權限，避免未經授權的遠程升級或配置修改。
應急預案與演練
建立涵蓋報警處置、設備隔離、現場搶修及與消防部門聯動的應急預案，定期組織演練以驗證流程有效性；
保存并定期審查歷史事故與故障記錄，持續改進應急響應流程。
