利達HY5714B總線消防電話插孔接線安裝技術
介紹:
利達HY5714B 消防電話插孔是符合 GB16806-2006 的總線式消防電話插孔,具有地址編碼功能。工程采用壁掛式安裝。用戶將手提消防電話分機插入該
插孔,即可呼叫總機。
功能:
★ 電話插孔在正常監視狀態下有光指示。正常監視時閃亮,插上手柄后瞬間常亮,然后熄滅。
★ 一個總線插孔可并接多個(最多 20 只)HY2714D 多線電話插孔,共占一個總線地址,整個系統中 HY2714D 不能超過 200 個。
★ 二進制編碼方式,地址編碼為 1~99 號。

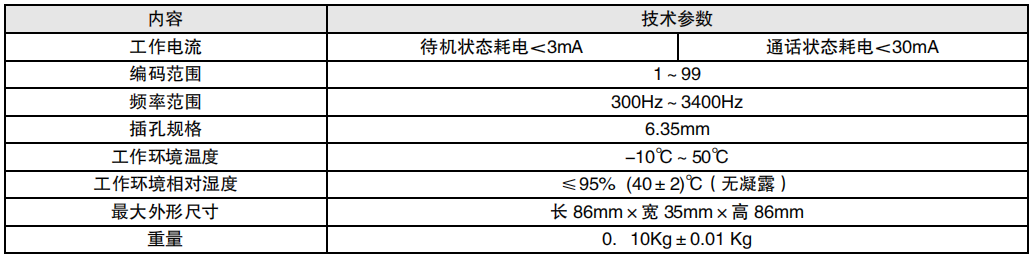

主要技術指標:

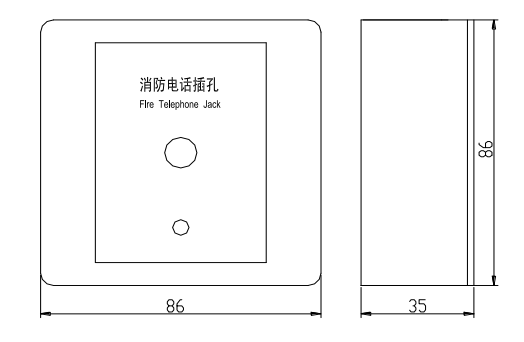

外形結構示意圖:

安裝步驟:
★ 總線插孔采用壁掛式安裝,一般安裝在手動報警按鈕、消火栓按鈕等處。
★ 將電話插孔底板固定在墻面上。
★ 先設置好該總線插孔的地址編碼。地址編碼為 1~99 號。
★ 將電話信號線接入?H+、H-?接線端子上,然后再將電話插孔盒安裝在底板上即可。
撥碼方法:與 HY5716B 相同。
