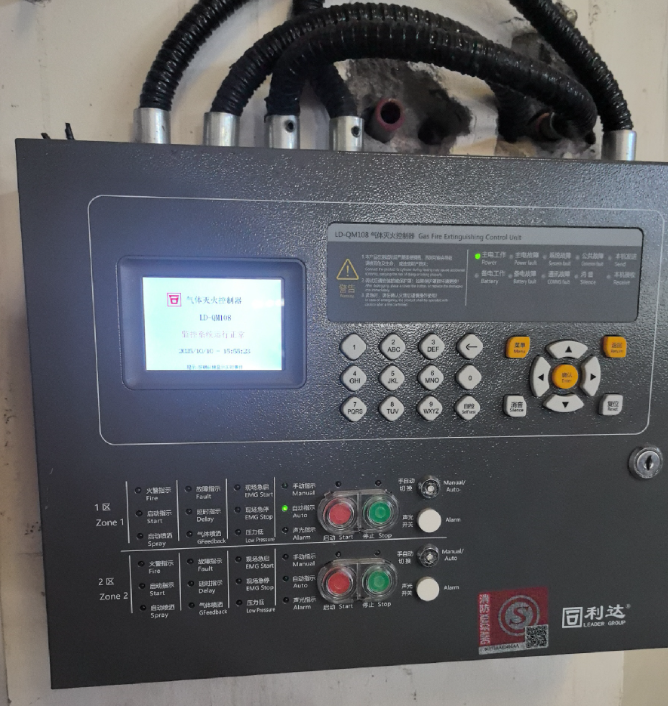

在數據機房、高低壓配電室、儲能電池艙等重點防護區域，IG541、七氟丙烷氣體滅火系統是核心消防設施，而利達 LD55XX 系列氣體滅火控制器作為整套系統的控制中樞，其自動聯動邏輯直接決定火情處置的安全性與可靠性。很多工程現場頻繁出現聯動失效、誤報警、無法自動啟動鋼瓶等問題，根源在于施工、運維人員沒有吃透控制器底層聯動機制。本文結合利達原廠技術規范與國家消防標準，全面拆解氣體滅火控制器自動聯動整套工作流程、觸發條件、時序控制要點。
依據《火災自動報警系統設計規范》GB50116-2013 明確要求，氣體滅火系統自動控制必須采用雙重信號確認機制，杜絕單一探測器誤報造成滅火劑誤噴。利達全系氣體滅火控制器嚴格遵循該標準，標準觸發邏輯分為三類：同一防護區內感煙探測器 + 感溫探測器同時報警；一只火災探測器搭配手動報警按鈕報警；防護區外部緊急啟動按鈕觸發。利達控制器內部程序?qū)θ愑|發信號做獨立邏輯判定，只有滿足 “與邏輯” 條件，才會啟動完整聯動序列。整套自動聯動分為五個標準階段，每個階段聯動輸出設備、操作權限都有明確劃分。
第一階段：單探測器預警階段。當防護區內煙感探測器率先探測到煙霧，向利達氣體滅火控制器上傳首個火警信號?？刂破魇盏降谝宦穲?bào)警信號后，僅啟動防護區內聲光警報器，發出預警聲響，同步將預警信息通過 CAN 總線上傳至利達火災報警主機。此階段系統不啟動延時、不關閉風機、不輸出電磁閥啟動電壓，目的是給予現場工作人員核查火情的窗口期。在大量運維案例中，灰塵、水汽、蚊蟲極易造成單探測器誤報，分級聯動設計能夠有效避免整套系統直接進入滅火流程，降低誤噴風險。此時控制器液晶屏幕持續顯示預警點位、報警時間，故障、火警記錄自動保存，支持后期調取查詢。
第二階段：雙信號火警確認，全設備聯動啟動。當同一防護區內第二路獨立探測設備（感溫探測器）發出火警，控制器判定真實火情，立即執行批量聯動輸出。這一步是整套聯動流程最關鍵節點，同步下發多路聯動指令：第一，驅動輸入輸出中繼模塊，關停防護區送、排風機、空調系統；第二，關閉電動防火閥、聯動下降防火卷簾，封閉防護區所有通風開口；第三，啟動防護區門外聲光警報器，警示外部人員禁止進入；第四，啟動 0～30 秒可調疏散延時倒計時。這里需要重點注意，利達控制器延時參數需要根據防護區人員情況設置，有人值守配電室一般設置 20～30 秒，無人值守機房可設置 10 秒以內，參數修改需要二級操作密碼，防止無關人員隨意改動。
第三階段：延時疏散窗口期，緊急干預階段。倒計時運行期間，所有密閉設備保持關閉狀態，內外聲光警報持續工作。利達控制器具備雙重緊急停止權限，在延時未結束前，無論按下控制器面板停止按鍵，或是防護區門外 LD1200EN 緊急啟停按鈕，均可立刻終止倒計時，所有聯動設備復位，取消鋼瓶啟動指令。大量事故教訓表明，延時停止功能是保護人員安全的重要防線，調試階段必須反復測試，很多項目驗收遺留問題就是緊急停止回路接線錯誤，出現延時期間無法停機。同時需要區分：噴灑禁止 / 允許鑰匙開關僅約束自動模式與面板手動啟動，現場緊急啟動按鈕不受噴灑禁止限制，該特性是利達控制器固定程序邏輯，工程調試不可忽略。
第四階段：延時歸零，啟動滅火劑噴射。倒計時結束，控制器 GPOUT 輸出端子輸出 DC24V 電壓，驅動啟動瓶電磁閥動作，釋放啟動氣體打開滅火劑儲瓶閥門，滅火劑通過管網輸送至防護區噴頭。控制器同步持續向外放氣指示燈輸出信號，點亮 “氣體噴灑，禁止入內” 警示燈。此時系統進入鎖定狀態，單純復位操作無法解除噴放指令；如果電磁閥已經動作，滅火劑開始輸送，緊急停止按鈕不再具備停止噴射功能。
第五階段：壓力開關反饋，聯動閉環。滅火劑管道壓力上升，壓力開關觸點閉合，反饋信號傳回利達氣體滅火控制器。主機收到放氣反饋信號后，持續鎖定噴灑狀態，將噴射信息上傳消防控制室火災報警主機，完整記錄噴放時間、防護區域。只有現場人員確認火情撲滅，人工完成系統復位，整套聯動流程才正式結束。
想要保障自動聯動穩定運行，日常運維有幾項核心檢查要點。首先確認控制器處于自動允許、噴灑允許狀態，大量項目日常將控制器切為手動模式，發生火災時系統無法自動啟動，屬于重大消防隱患；其次定期測試探測回路，排查線路短路、斷路、探測器地址重號；檢查 CAN 通訊總線，保證氣體滅火控制器與火災報警主機通訊正常，火警、故障信號能夠正常上傳。布線層面，485 通訊線采用屏蔽雙絞線，動力線纜與信號線纜分槽敷設，降低機房變頻器、UPS 設備帶來的電磁干擾。
很多維保人員容易混淆一個誤區：利達氣體滅火控制器可以獨立接入探測器實現本地聯動，也可以由火災報警主機下發邏輯啟動命令。兩種聯動模式接線方式不同，本地探測聯動依靠控制器自身探測回路；主機遠程邏輯啟動依靠 CH、CL 通訊端子接收指令，項目設計階段就要確定控制方案，避免后期接線改造。
總而言之，利達氣體滅火控制器自動聯動是一套分級、閉環、具備多重安全干預的控制系統。工程調試、消防驗收、日常巡檢都需要按照五個階段逐項測試聯動設備動作情況，確保風機、防火閥、聲光、電磁閥、緊急啟停設備全部正常響應。只有充分掌握聯動時序與邏輯規則，才能最大限度發揮氣體滅火系統作用，規避設備故障帶來的消防安全風險。
