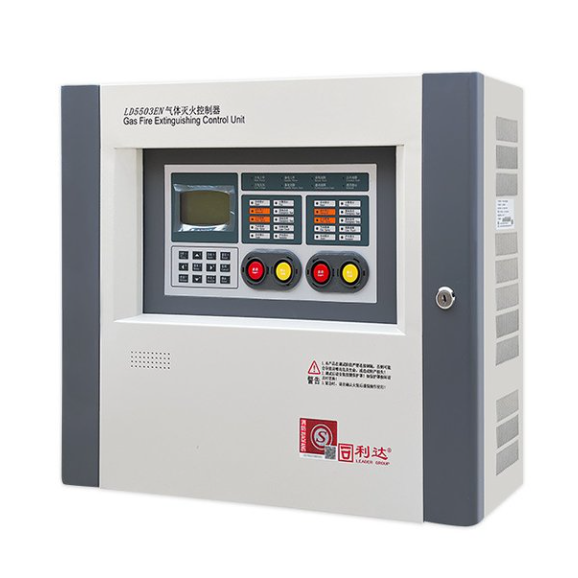

利達 LD5503EN、LD5504EN、LD5507EN 系列氣體滅火控制器內置三種標準啟動控制方式：自動邏輯啟動、控制器本地手動啟動、現場緊急啟停按鈕啟動。三種模式觸發路徑、聯動限制條件、干預權限、設備動作邏輯存在明顯區別。在消防驗收、系統調試工作中，經常出現調試人員混淆三種模式，出現 “手動可以啟動、自動無法觸發”“緊急啟動不受噴灑禁止控制” 等疑問。本文系統對比三類啟動模式聯動特性，結合現場實操流程，梳理調試常見誤區，為消防工程施工與設備維保提供清晰指導。
依據利達原廠說明書定義，第一種模式：自動邏輯啟動。觸發源為防護區內探測器火警信號，也是項目日常值守默認運行模式。想要自動模式正常生效，兩個前提條件缺一不可：分區手自動開關置于【自動】，面板鑰匙開關調至【噴灑允許】。滿足雙重條件后，當防護區形成煙溫雙探測火警，控制器執行全套聯動時序，關閉通風設備、啟動聲光、開啟疏散延時。若鑰匙開關打到噴灑禁止，即便探測器報火警，系統只會報警，不會啟動延時與電磁閥輸出，此功能主要用于防護區內有人檢修設備時，臨時防止系統自動噴放。自動模式下，整套聯動設備依次動作，是規范優先推薦的運行模式，適用于長期無人值守機房。
第二種模式：控制器面板手動啟動。工作人員在消防控制室，打開面板紅色啟動按鈕保護罩，按下分區啟動按鍵實現人工啟動。該模式同樣受到【噴灑允許】鑰匙開關限制；噴灑禁止?fàn)顟B(tài)下，面板啟動按鍵操作無效。按下啟動鍵后，系統依舊執行 0～30 秒延時流程，同步觸發風機切斷、防火閥關閉、聲光警報等全套聯動動作。延時階段，按下黃色停止按鈕可終止流程。面板手動啟動多用于工作人員確認火情，自動模式失效情況下的應急處置。實操過程中注意，啟動、停止按鍵帶有機械保護罩，防止誤觸碰，日常巡檢保持保護罩關閉。
第三種模式：現場緊急啟動，由防護區門外 LD1200EN 緊急啟停按鈕操作。該模式是區別于前兩種模式的核心重點：緊急啟動不受噴灑允許 / 禁止鑰匙開關限制。無論控制器處于噴灑允許還是禁止?fàn)顟B(tài)，只要人員按下現場緊急啟動按鈕，系統直接進入延時聯動流程。該設計出于應急安全考量：當防護區內部起火，現場人員發現火情，即便控制室將系統禁止，現場依舊擁有啟動滅火系統的權限。與之匹配，延時倒計時內，現場緊急停止按鈕、主機停止按鍵均可終止噴射流程。需要著重提醒，不少施工單位調試時忽略該特性，錯誤設置邏輯，導致緊急啟動功能失效，驗收直接不合格。
理清三種模式聯動差異之后，接下來介紹標準化分步調試流程。調試前準備工作：完整核對線路接線，探測回路、緊急啟停回路、鋼瓶電磁閥回路、壓力開關反饋回路、聲光及放氣指示燈回路全部接線到位，終端電阻按照規范安裝；接通 AC220 主電源與備用蓄電池，控制器開機自檢，確認無線路故障、通訊故障。
第一步，自動聯動模式調試。將控制器切換至自動、噴灑允許。使用煙槍、溫槍先后觸發防護區內煙感、溫感探測器。觀察第一路報警：僅室內聲光啟動；第二路火警確認后，風機停機、防火閥關閉、門外聲光啟動，屏幕彈出延時倒計時。倒計時中途測試停止功能，按下現場急停按鈕，倒計時清零，所有聯動設備復位。等待系統復位完成后，再次觸發雙火警，完整走完延時流程（調試階段可斷開電磁閥線路，避免真實噴氣），驗證放氣指示燈輸出、壓力開關反饋回路正常。測試完成后，將鑰匙切換至噴灑禁止，再次觸發雙火警，確認系統只報警、不啟動延時，驗證禁止功能有效。
第二步，面板手動啟動調試。保持噴灑允許狀態，掀開保護罩按下啟動鍵，觀察全套聯動設備同步啟動、倒計時運行；延時階段操作停止鍵，系統正常復位。隨后切換噴灑禁止，再次按下啟動按鍵，確認無任何聯動輸出，驗證限制邏輯生效。
第三步，現場緊急啟停調試。保持控制器處于噴灑禁止模式，前往防護區門外按下緊急啟動按鈕。此時系統應當正常啟動延時與全部聯動設備，以此驗證緊急啟動不受禁止開關約束。倒計時過程按下緊急停止，系統終止流程。該項測試是消防驗收重點，很多項目在此項不達標。
在長期現場調試工作中，總結出四類高頻誤區。第一大誤區：認為緊急啟動同樣受噴灑禁止限制，調試時未做該項測試，驗收被要求整改。第二大誤區：手自動分區開關與噴灑允許鑰匙概念混淆。分區手自動，控制探測器信號能否自動啟動；噴灑允許，約束面板手動、自動噴射權限，二者獨立，不能互相替代。第三大誤區：調試時只測試電磁閥啟動，忽略前端聯動設備。氣體滅火系統先決條件是封閉防護區，如果風機、防火閥未同步關停，就算滅火劑正常噴射，防護區無法達到滅火濃度，滅火失敗。第四大誤區：三種模式延時時間參數不一致。利達控制器延時為分區統一參數，三種啟動模式共用同一延時設置，修改參數后全部模式同步生效，調試人員需要統一設置，不要反復調整。
除調試工作外，日常運維需要根據防護區使用場景切換運行模式。對于經常有人進入檢修的配電室、電池室，人員在場時切換為噴灑禁止、手動模式；人員離場后，恢復自動允許模式。運維人員交接班時，務必記錄控制器手自動狀態、噴灑允許狀態，防止長期處于手動模式無人切換，埋下火災隱患。
三種啟動模式互相配合，構建起 “自動為主、控制室手動為輔、現場緊急啟動兜底” 的多層次控制體系。熟練掌握不同模式聯動邏輯差異，嚴格按照標準流程逐項調試，才能保證利達氣體滅火控制器在火災發生時可靠動作，兼顧消防安全與人員人身安全。
